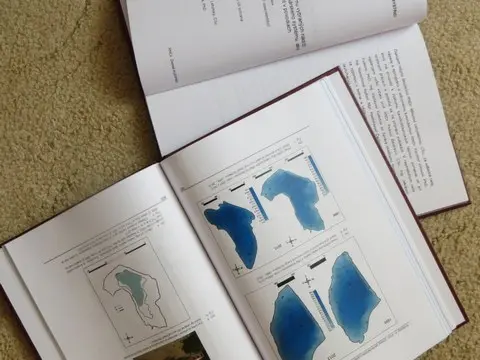

Dizertačná práca

Dizertačná práca: Analýza zmien retenčného objemu vybraných nádrží Banskoštiavnického vodohospodárskeho systému, ako podklad pre manažment v povodiach.

Univerzita Mateja Bela, Fakulta prírodných vied, Katedra biológie a ekológie, Školiteľ: RNDr. Milan Lehotský, CSc., odborný konzultant: RNDr. Karol Weis, PhD.

Oponenti:
Prof. RNDr. László Miklós, DrSc.
RNDr. Ferdinand Šporka, DrSc.
Ing. Katarína Holubová, PhD.

Obhajoba dizertačnej práce: 28. august 2014 o 10:30 na Katedre biológie a ekológie, miestnosť č. 146, Tajovského 40, Fakulta prírodných vied, Univerzita Mateja Bela.

Halčiansky tajch

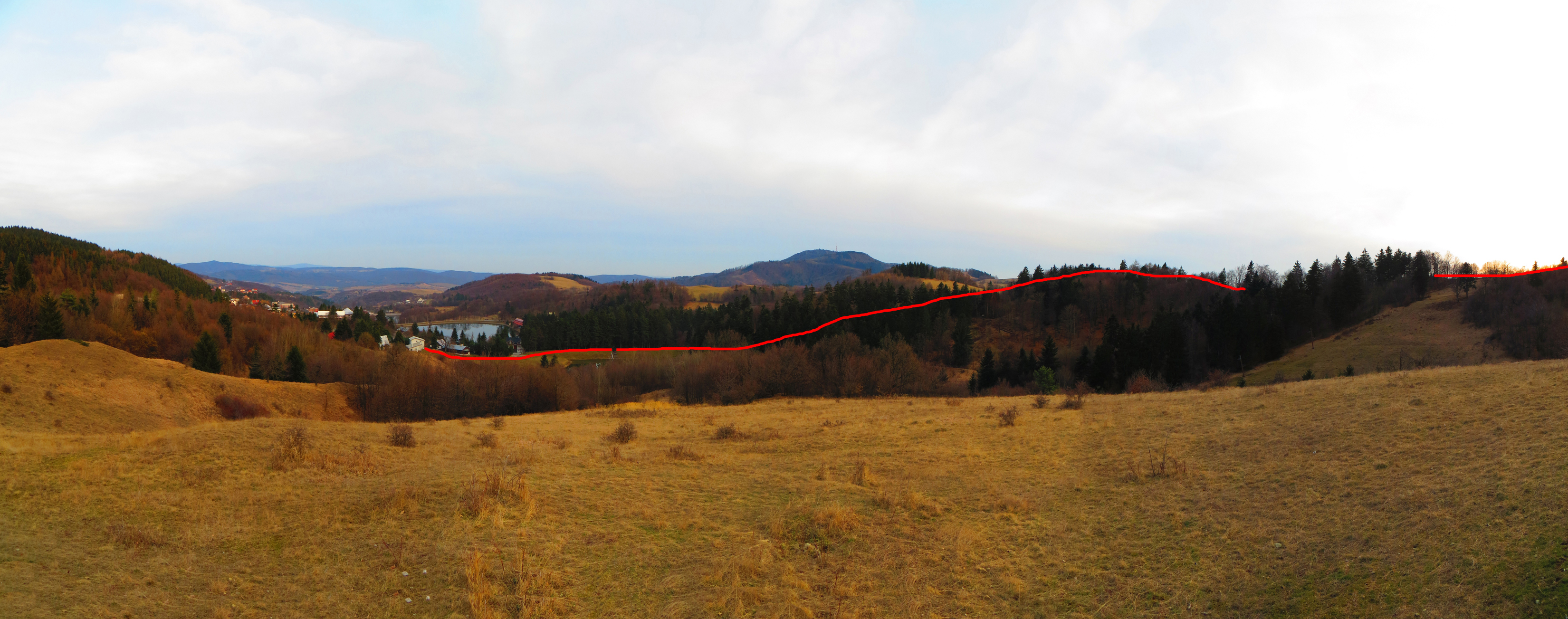

Povodie Halčianskeho tajchu

Orientácia Celková plocha [m2] Celkový podiel [%]
Sever 3 047 180,40 33,39
Západ 2 369 729,50 25,95
Juh 1 886 653,80 20,68
Východ 1 823 348,80 19,98
Spolu 9 126 912,50 100

Povodie Halčianskeho tajchu - orientácie svahov

Sklon Celková plocha [m2] Celkový podiel [%]
0° - 1° 10203,00 0,11
1° - 3° 88456,00 0,96
3° - 7° 355636,00 3,89
7° - 12° 1 290 871,90 14,14
12° - 17° 3 111 731,60 34,09
17° - 25° 2 904 142,20 31,85
25° - viac° 1 365 871,90 14,96
Spolu 9 126 912,50 100

Povodie Halčianskeho tajchu - sklony svahov

Slnečný príkon Celková plocha [m2] Celkový podiel [%]
695 kJ – 725 kJ 1 236 344,30 13,54
675 kJ – 695 kJ 1 440 648,30 15,75
656 kJ – 675 kJ 4 310 934,10 47,20
616 kJ – 655 kJ 650 070,30 7,12
576 kJ – 615 kJ 314 285,40 3,55
536 kJ – 575 kJ 668 393,50 7,30
do 535 kJ 506 236,30 5,54
Spolu 9 126 912,50 100

Povodie Halčianskeho tajchu - slnečný príkon svahov

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Halčiansky rybník – Banská Belá – Banský Studenec" v mierke 1 : 1000 z roku 1908.

Súčasné batymetrické údaje

Terénny výskum na Halčianskej vodnej nádrži bol realizovaný 10.11.2009 a 17.12.2010. Aktuálne batymetrické údaje sme získali zameraním hĺbky priamo z plavidla akustickým zariadením Humminbird 717 (dvojlúčová sonda, lúče 20° alebo 60°, udávaná presnosť ± 10 cm) prepojeného so zariadením GPS (externá 50 kanálová anténa, udávaná polohová presnosť ± 100 cm). Ultrazvukové zariadenie používa dve vlnové frekvencie, 200 kHz a 83 kHz. Meracia zostava bola umiestnená na nosníku pripevnenom k člnu, ktorý bol poháňaný elektromotorom. Meranie hĺbok bolo vykonávané v intervale 7 – 10 m medzi zameriavanými bodmi. Merania na vybraných profiloch boli uskutočnené 2-krát, aby sa overila opakovateľnosť merania. Kontrolné merania preukázali dobrú zhodu s pôvodnými meraniami. Ultrazvukový senzor sa nachádzal 30 cm pod vodnou hladinou, táto hodnota bola korigovaná priamo v zariadení. Pre odstránenie nepresností sa počas zamerania vykonávali kontrolné referenčné merania hĺbok na vybranej sade bodov ciachovanou tyčou s plochou pätkou (8 – 10 % meraní).

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Weis, K., 2011: Zmeny retenčného objemu v priestore Halčianskeho tajchu. Acta hydrologica slovaca, SAV, Ročník 12, č. 1, 2011, pp. 59 – 64, ISSN 1335-6291

Kubinský, D., Weis, K., 2011: The changes of retention volume in area of Halčianske lake. Konferenčný zborník, Ostrava, 8. Júl 2011, ISBN: 978-80-248-2388-1

Kubinský, D., 2011: Využitie GIS pri analýze zmien reliéfu dna, plochy a objemu vodných nádrží v procese sedimentácie a zhodnotenie súčasného stavu – príklad na modelovom území Halčianskej vodnej nádrže a jej povodia. Konferenčný zborník, Banská Bystrica, 7. Jún 2011, ISBN 978 -80 - 89503 - 17 - 9

WEIS, K., KUBINSKÝ, D. (2014): Analýza zmien objemu Halčianskej vodnej nádrže vplyvom erózie ako podklad pre manažment v povodí. Geografie, 119, č. 2, s. 126–144

Mapové a grafické výstupy z výskumu

Maximálny špecifický odtok

Maximálny špecifický odtok

Mapa eróznych plôch

Mapa eróznych plôch

Mapa eróznych plôch - ČB prevedenie

Mapa eróznych plôch - ČB prevedenie

Súčasná krajinná štruktúra

Súčasná krajinná štruktúra

Mapa odtoku

Mapa odtoku

Batygrafická mapa

Batygrafická mapa

Mapa odtoku - ČB prevedenie

Mapa odtoku - ČB prevedenie

3D model vodnej nádrže

3D model vodnej nádrže

Poloha územia na Slovensku

Poloha územia na Slovensku

3D model vodnej nádrže

3D model vodnej nádrže

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Vertikálna krivosť

Vertikálna krivosť

Slnečný príkon

Slnečný príkon

Súčasná štruktúra

Súčasná štruktúra

Sklony reliéfu

Sklony reliéfu

Riečna sieť

Riečna sieť

Územie na podkladovej ortofotomape

Územie na podkladovej ortofotomape

Orientácie reliéfu

Orientácie reliéfu

Povrchový odtok

Povrchový odtok

DEM

DEM

3D model územia

3D model územia

3D model územia

3D model územia

Hypsografické stupne

Hypsografické stupne

Horizontálna krivosť reliéfu

Horizontálna krivosť reliéfu

Územie na podkladovej geologickej mape

Územie na podkladovej geologickej mape

Formy reliéfu

Formy reliéfu

DKŠ

DKŠ

Porovnanie modelov

Porovnanie modelov

Znázornenie siete bodov

Znázornenie siete bodov

Ortofoto

Ortofoto

Turistická mapa

Turistická mapa

Pôda

Pôda

Geológia

Geológia

Erózia

Erózia

Erózia

Erózia

Orientácia

Orientácia

Zmeny odtoku

Zmeny odtoku

Hypso stupne

Hypso stupne

Poloha územia

Poloha územia

Poloha územia

Poloha územia

Sklony

Sklony

Riečna sieť

Riečna sieť

Slneč. príkon

Slneč. príkon

Ortofoto

Ortofoto

Orientácia

Orientácia

Erózia

Erózia

DKŠ

DKŠ

DEM

DEM

3D model

3D model

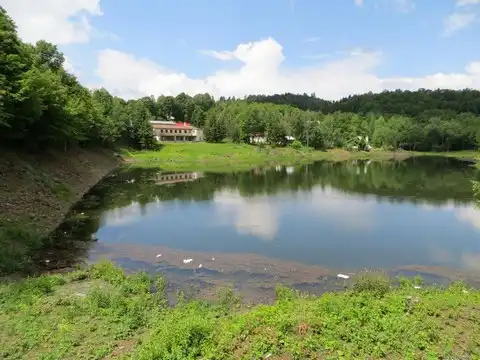

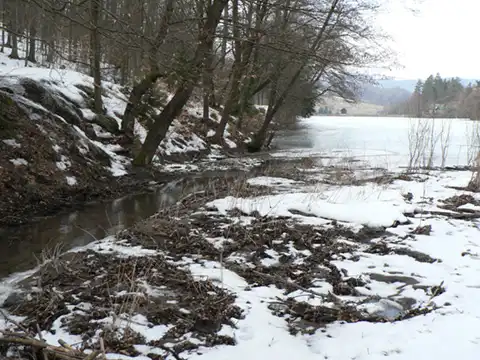

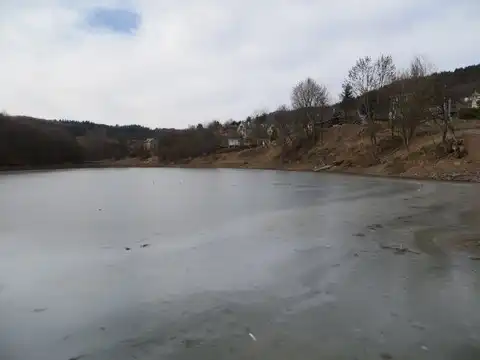

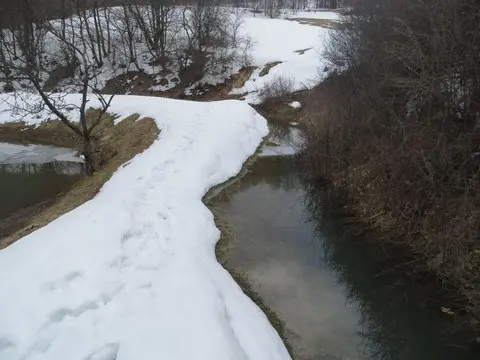

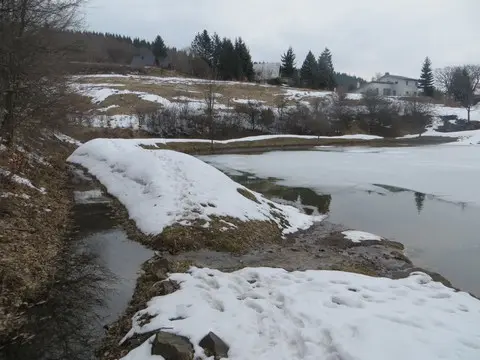

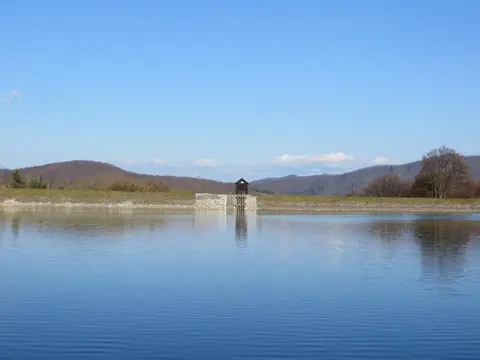

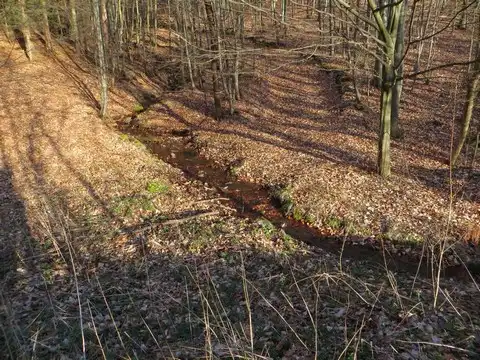

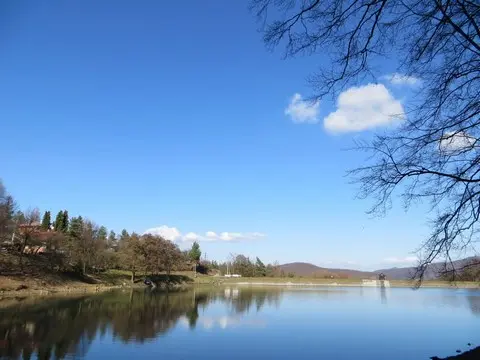

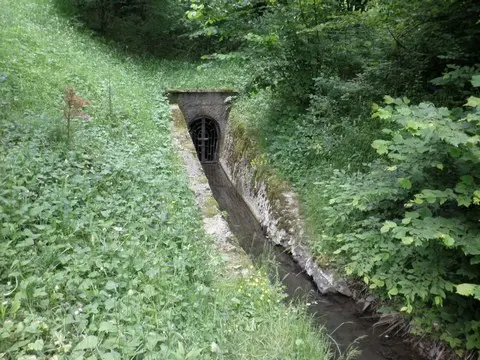

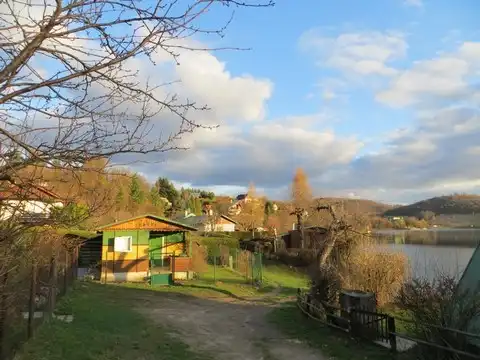

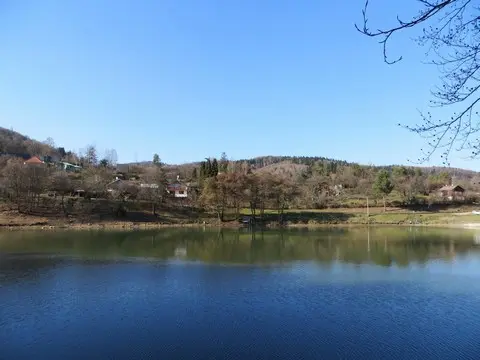

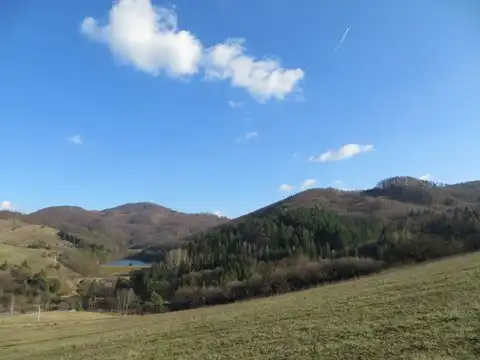

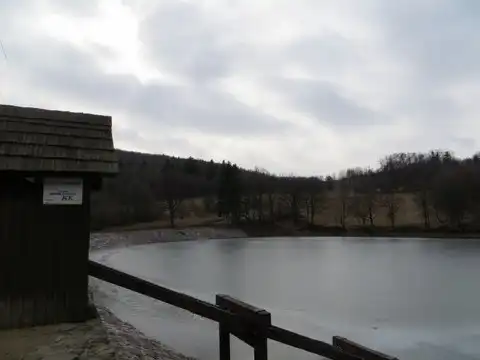

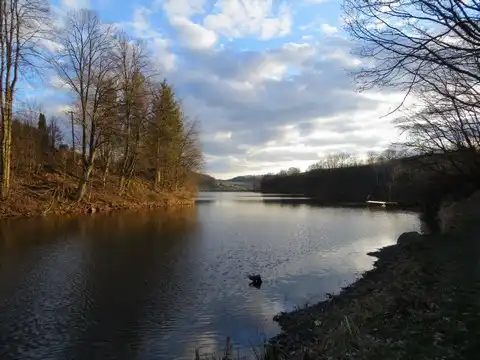

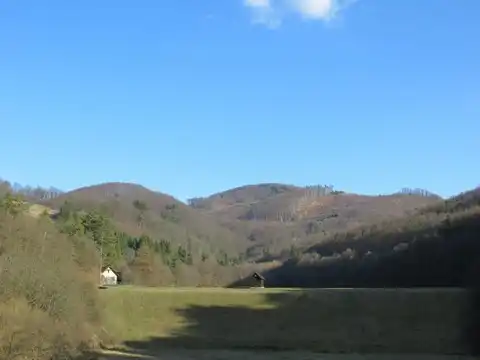

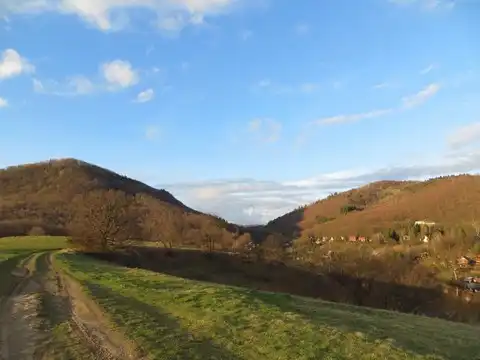

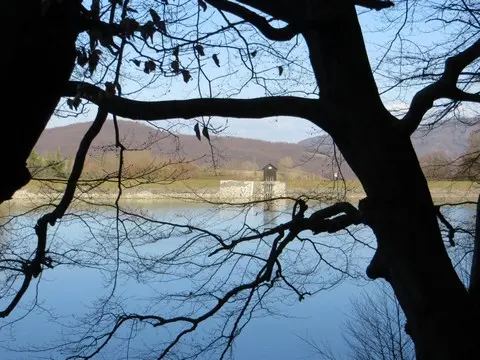

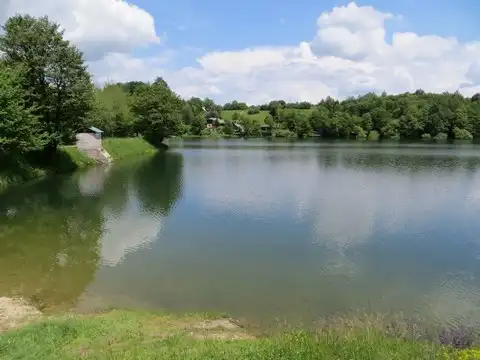

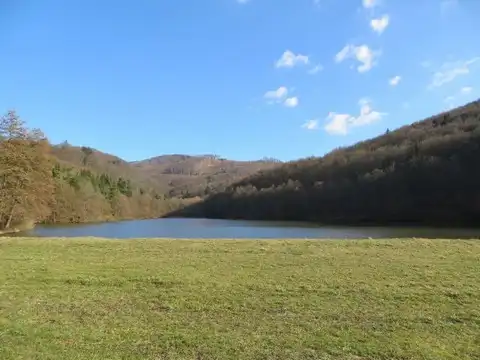

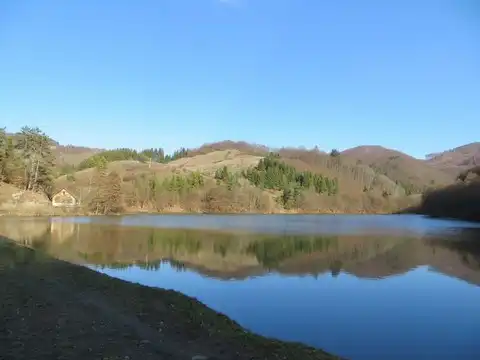

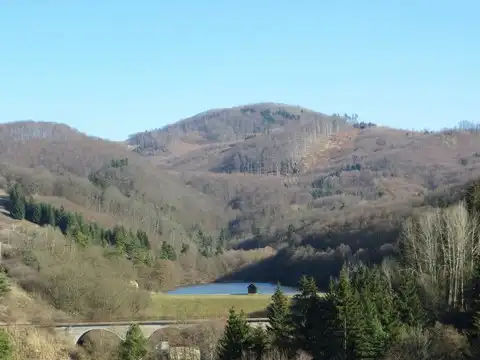

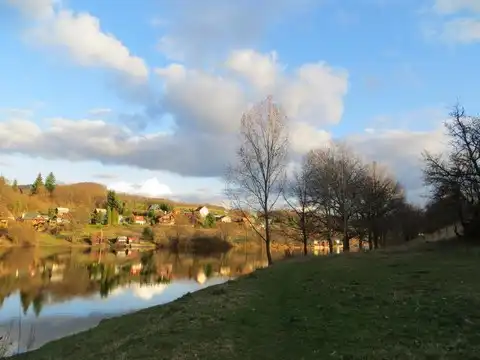

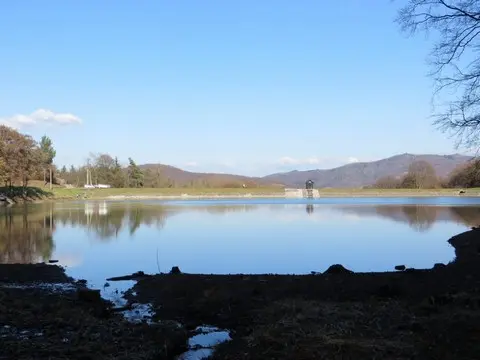

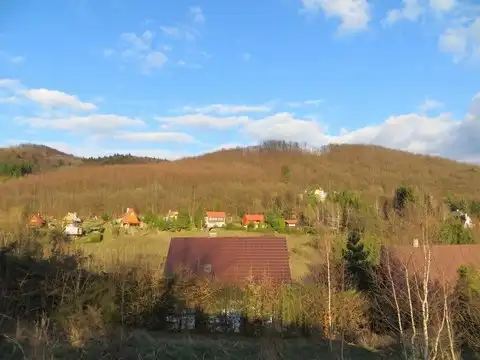

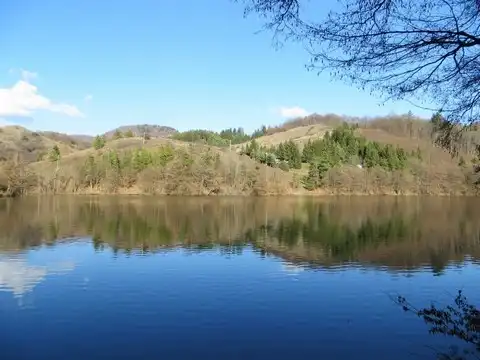

Fotogaléria: Halčiansky tajch a povodie

ŠTÁTNY ÚSTREDNÝ BANSKÝ ARCHÍV (HKG-Mapy, inv. č. 1855). Halčiansky rybník – Banská Belá – Banský Studenec, kópia pôvodnej mapy z roku 1908 v mierke 1:10 000.

Kompletné podklady na stiahnutie vo formáte zip [90 MB]

Kompletné podklady na stiahnutie

Beliansky tajch

Územie zaberá plochu celkom 0,3972 km2, je ohraničené rozvodnicou s celkovou dĺžkou 3 033,31 m. Nachádza sa na mapových listoch mierky 1:50 000 Banská Štiavnica 36-33. Vznik samotného Belianskeho tajchu je datovaný najneskôr v roku 1747. Tajch má počas roka pravidelný prítok vody spod Banskoštiavnickej Kalvárie. Taktiež malým, ale pravidelným prítokom prichádza voda do nádrže i zo zasypanej Károly štôlne, ktorej vstupný portál sa nachádza asi 50 m nad ústím nádrže. (Hydroconsult, 1991). Ako sa uvádza vo viacerých zdrojoch objem v roku 1885 predstavoval 146 000 kubických metrov pri maximálnej hĺbke vodnej nádrže 18 metrov (Lichner, 2002). Pri vymedzovaní mikropovodia Belianskeho tajchu bol zvážený fakt, že mikropovodím prechádza asfaltová cesta Banská Belá – Banská Štiavnica, ktorá ma po celej dĺžke vybudovaný odvodný jarok zachytávajúci povrchové vody z celej východnej časti a odvádza ich mimo samotnú vodnú nádrž, preto časť hranice mikropovodia je totožná s hranicou spomenutej komunikácie.

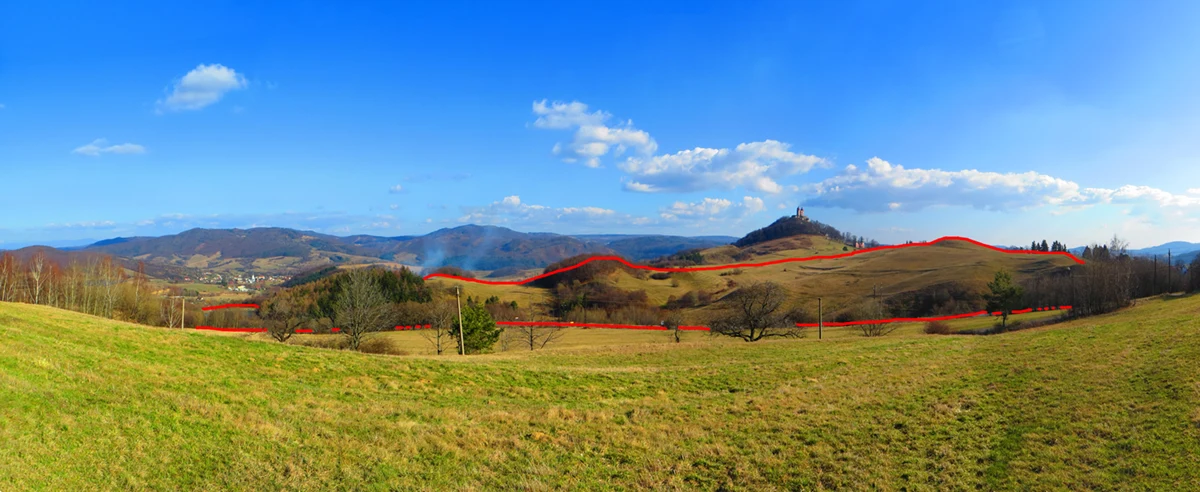

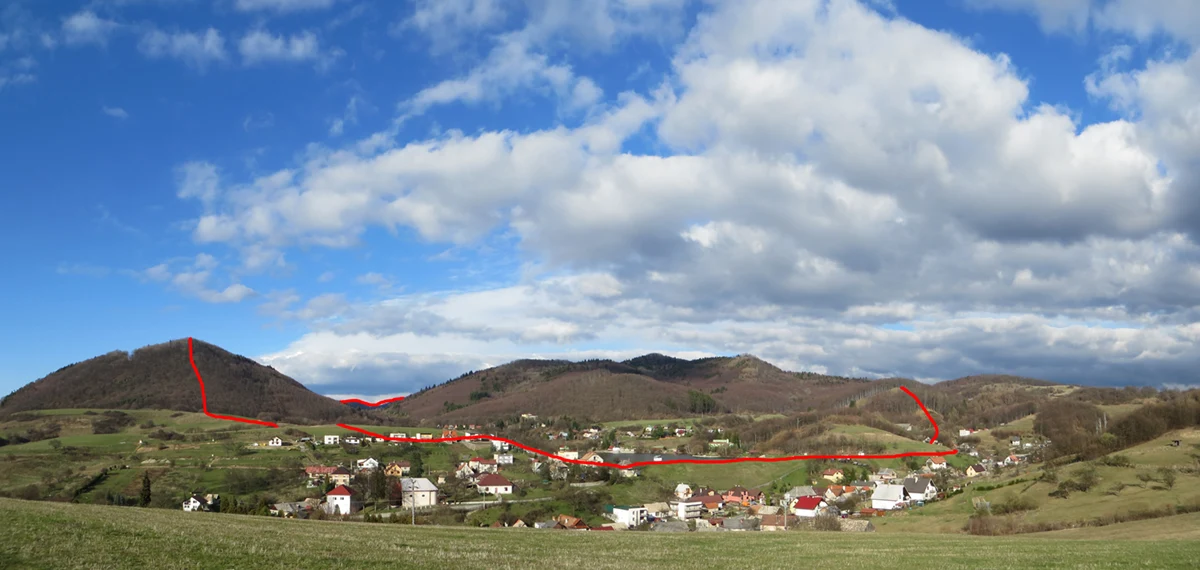

Povodie Belianskeho tajchu

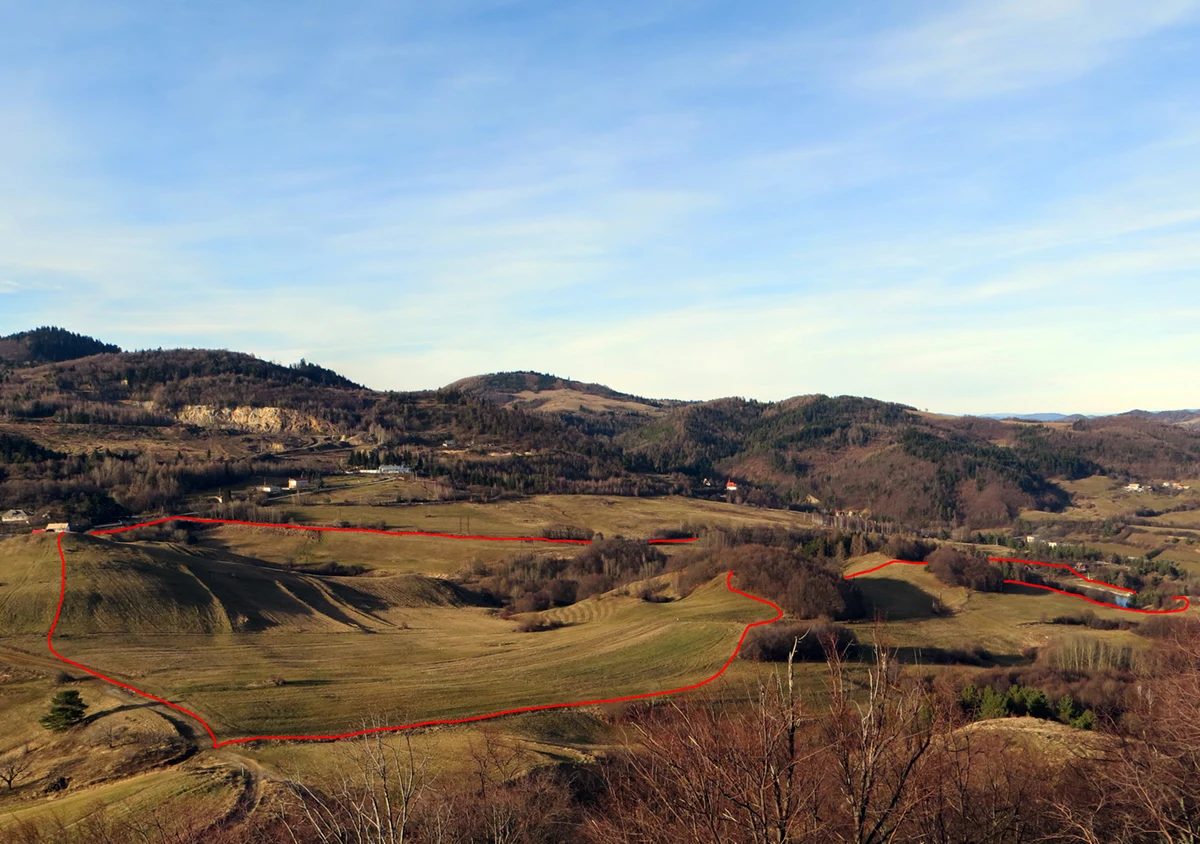

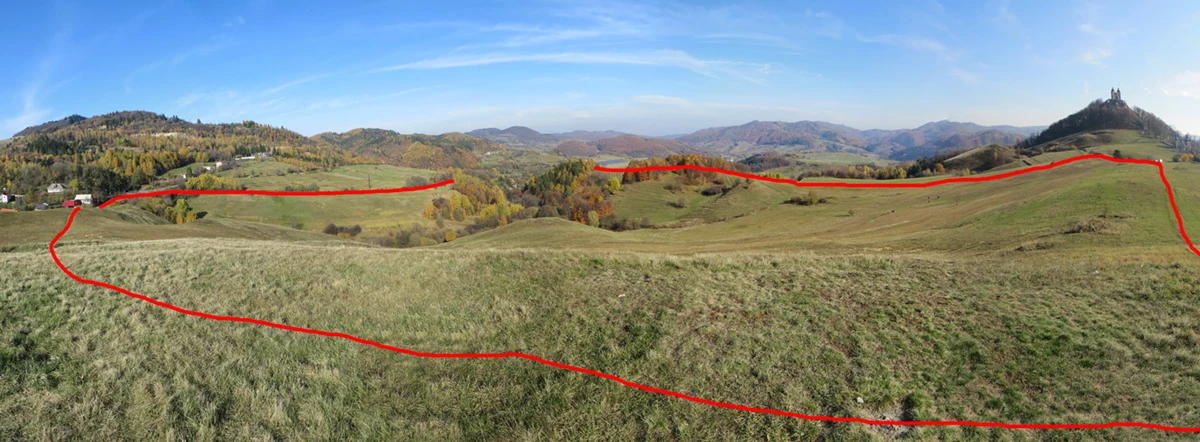

Povodie Belianskeho tajchu - vizualizácia

Povodie Belianskeho tajchu - vizualizácia

Povodie Belianskeho tajchu - vizualizácia

Povodie Belianskeho tajchu - vizualizácia

Orientácia Celková plocha [km2] Celkový podiel [%]
Sever 0,040 10,07
Severozápad 0,128 32,24
Západ 0,110 27,70
Juhozápad 0,063 15,86
Juh 0,014 3,52
Juhovýchod 0,017 4,28
Východ 0,014 3,52
Severovýchod 0,011 2,77
Spolu 0,397 100

Povodie Belianskeho tajchu - orientácie svahov

Sklon Celková plocha [km2] Celkový podiel [%]
0° - 1° 0,040 10,07
1° - 3° 0,128 32,24
3° - 7° 0,110 27,70
7° - 12° 0,063 15,86
12° - 17° 0,014 3,52
17° - 25° 0,017 4,28
25° - viac° 0,014 3,52
Spolu 0,397 100

Povodie Belianskeho tajchu - sklony svahov

Kategória krajinnej štruktúry Celková plocha [km2] Celkový podiel [%]
Lúky, lúčne porasty 0,236 59,52
Lesný porast - listnatý 0,078 19,64
Nelesná drevinová vegetácia 0,040 10,02
Trvalé trávnaté plochy 0,012 3,02
Zastavané územie 0,014 3,52
Vodná plocha 0,017 4,28
Spolu 0,397 100

Povodie Belianskeho tajchu - kategórie druhotnej krajinnej štruktúry

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Kubatúra belianského rybníka v B. Belej" z roku 1855 v mierke 1 : 1000.

Súčasné batymetrické údaje

Terénny výskum na Belianskej vodnej nádrži prebehol 14.10.2011. Bola zvolená metodika merania hĺbky akustickým zariadením, bol použitý dvojlúčový sonar. Meranie bolo vykonávane priamo z plavidla.

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Weis, K., Lehotský, M., 2014: Zmeny ekosystémov a retenčných charakteristík Belianskej vodnej nádrže a okolia. Geografický časopis / Geographical Journal 66 (2014) 2, 161-175.

Kubinský, D., Weis, K., 2014: Analýza zmien objemu vodných nádrží ako podklad pre manažment v povodiach – ukážková štúdia na Belianskej vodnej nádrži. Acta geographica Universitatis Comenianae, Vol. 57, 2013, No. 2, pp. 117-134, ISSN 1338-6034

Kubinský, D., Weis, K., 2012: Zmeny retenčného objemu v priestore Belianskej vodnej nádrže. Acta Hydrologica Slovaca, Ročník 13, č. 1, 2012, pp. 108 – 115, ISSN 1335-6291

Mapové a grafické výstupy z výskumu

3D vizualizácia povodia

3D vizualizácia povodia

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Manažmentové opatrenia pre zmiernenie erózie

Manažmentové opatrenia pre zmiernenie erózie

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Geologická mapa

Geologická mapa

Erózne plochy v povodí

Erózne plochy v povodí

Manažmentové opatrenia pre zmiernenie erózie - ČB prevedenie

Manažmentové opatrenia pre zmiernenie erózie - ČB prevedenie

3D vodnej nádrže

3D vodnej nádrže

Zmeny ekosystémov - ČB prevedenie

Zmeny ekosystémov - ČB prevedenie

Povodie vodnej nádrže

Povodie vodnej nádrže

3D vizualizácia povodia

3D vizualizácia povodia

3D modely - porovnanie dvoch časových periód

3D modely - porovnanie dvoch časových periód

Manažmentové opatrenia pre zmiernenie erózie

Manažmentové opatrenia pre zmiernenie erózie

Erózne plochy v povodí

Erózne plochy v povodí

Povodie vodnej nádrže - ČB prevedenie

Povodie vodnej nádrže - ČB prevedenie

Erózne plochy v povodí - ČB prevedenie

Erózne plochy v povodí - ČB prevedenie

Vizualizácia akumulácie sedimentov

Vizualizácia akumulácie sedimentov

Rozloženie meračských bodov

Rozloženie meračských bodov

Sklony reliéfu

Sklony reliéfu

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Orientácie reliéfu

Orientácie reliéfu

3D model vodnej nádrže a okolia

3D model vodnej nádrže a okolia

3D model vodnej nádrže a okolia

3D model vodnej nádrže a okolia

3D vizualizácia povodia

3D vizualizácia povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Orientácie reliéfu

Orientácie reliéfu

Zmeny ekosystémov

Zmeny ekosystémov

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

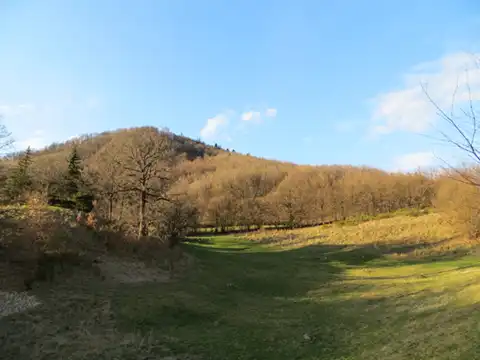

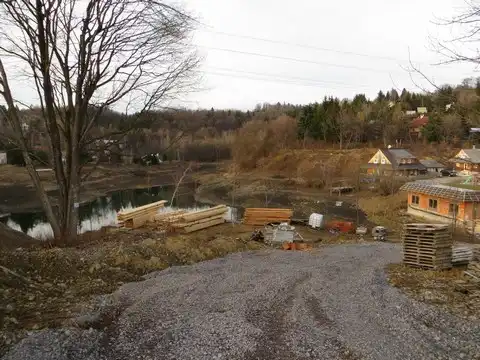

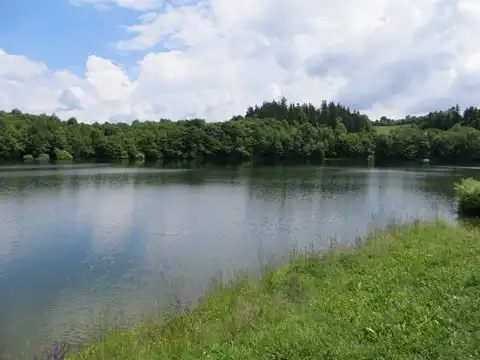

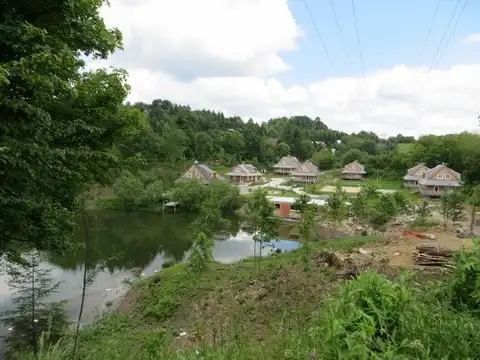

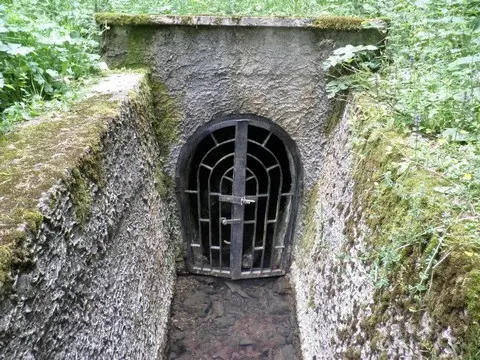

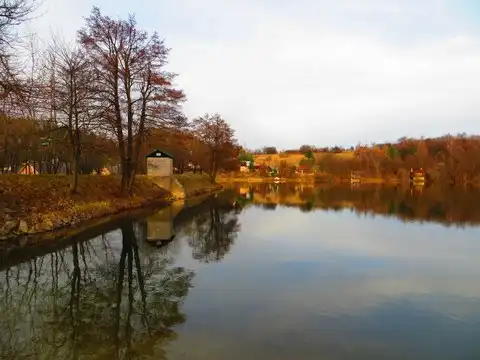

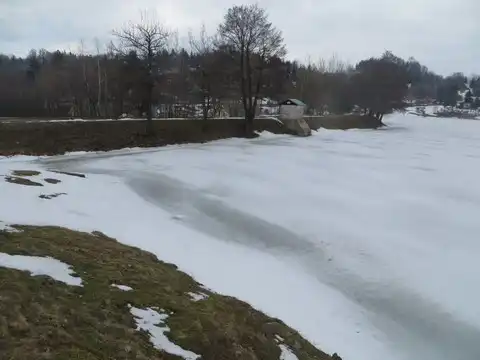

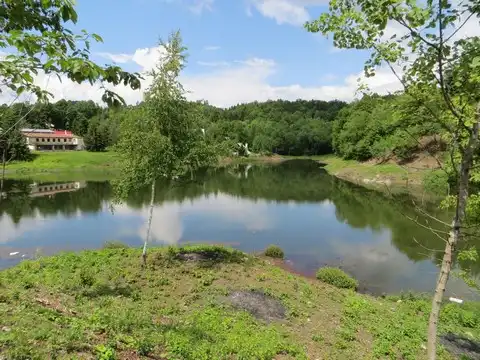

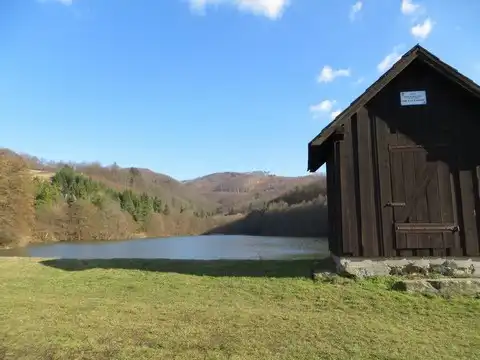

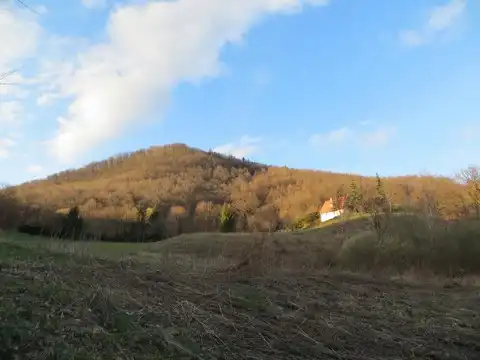

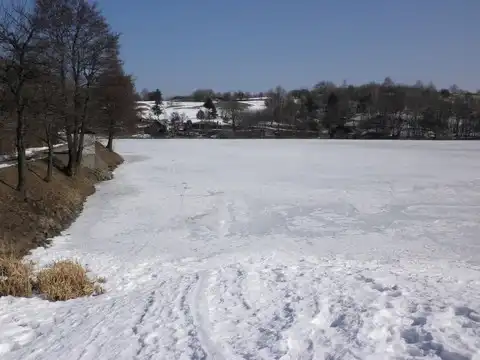

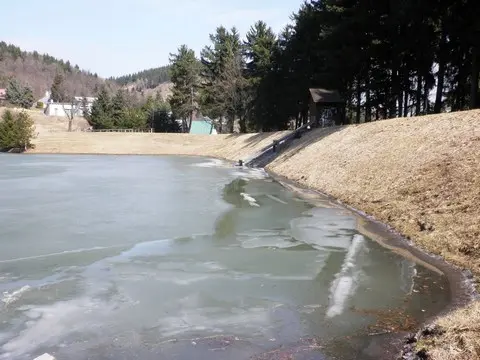

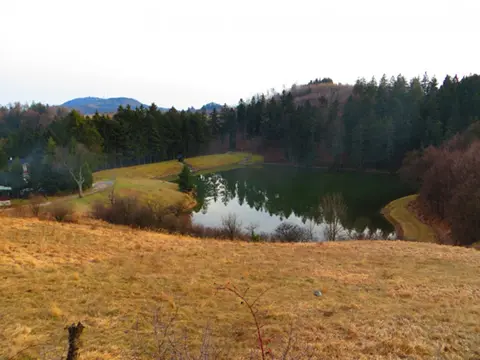

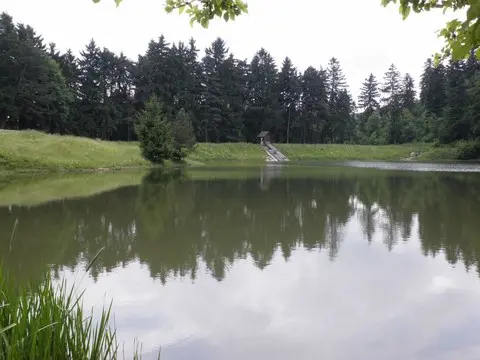

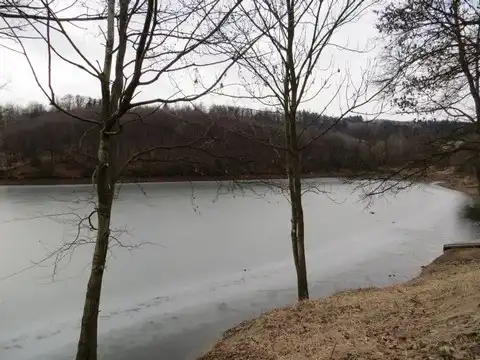

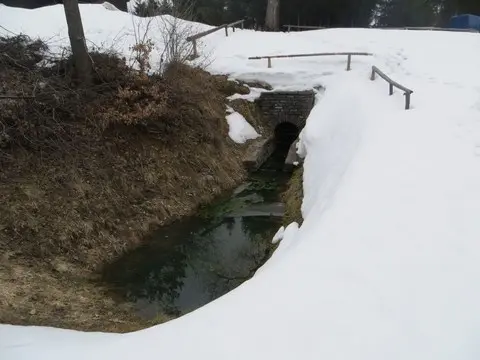

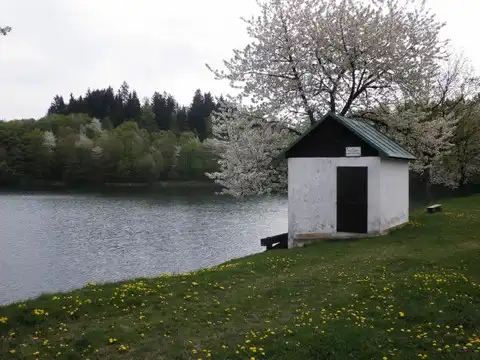

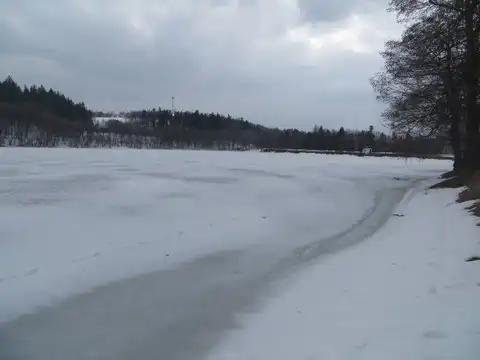

Fotogaléria: Beliansky tajch a povodie

HYDROCONSULT (1991): Banskoštiavnická oblasť – štúdia, Bratislava.

LICHNER M. 2002: Banská Štiavnica - Svedectvo času. – Harmony, Banská Bystrica, 256 pp.

Kompletné podklady na stiahnutie vo formáte zip [167 MB]

Kompletné podklady na stiahnutie

Evička

Územie zaberá plochu celkom 1,370 km2, je ohraničené rozvodnicou s celkovou dĺžkou 5 169m. Vodná nádrž Evička je druhá najstaršia nádrž z piargskej skupiny. Prvé zmienky o nej pochádzajú z r. 1638. Z pôvodných troch zberných jarkov sa zachoval už iba jeden v dĺžke 1,35 km (Hydroconsult, 1991).

Povodie tajchu Evička

Orientácia Celková plocha [km2] Celkový podiel [%]
Sever 0,142 10,02
Severozápad 0,238 17,44
Západ 0,146 10,70
Juhozápad 0,244 17,86
Juh 0,270 19,72
Juhovýchod 0,181 13,28
Východ 0,073 5,38
Severovýchod 0,076 5,60
Spolu 1,370 100

Povodie tajchu Evička - orientácie svahov

Sklon Celková plocha [km2] Celkový podiel [%]
0° - 1° 0,141 10,07
1° - 3° 0,373 27,24
3° - 7° 0,680 49,70
7° - 12° 0,093 6,86
12° - 17° 0,034 2,52
17° - 25° 0,031 2,28
25° - viac° 0,018 1,33
Spolu 1,370 100

Povodie tajchu Evička - sklony svahov

Kategória krajinnej štruktúry Celková plocha [km2] Celkový podiel [%]
Lúky, lúčne porasty 0,507 37,04
Lesný porast - listnatý 0,315 22,99
Nelesná drevinová vegetácia 0,057 4,16
Lesný porast - ihličnatý 0,179 13,06
Lesný porast - zmiešaný 0,016 1,16
Zastavané územie 0,156 11,38
Orná pôda 0,067 4,89
Vodná plocha 0,073 5,32
Spolu 1,370 100

Povodie tajchu Evička - kategórie druhotnej krajinnej štruktúry

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Evička rybník – Štiavnické Bane" z roku 1971 v mierke 1:1000.

Súčasné batymetrické údaje

Terénny výskum na vodnej nádrži Evička prebehol 15.10.2011. Bola zvolená metodika merania hĺbky akustickým zariadením, bol použitý dvojlúčový sonar. Meranie bolo vykonávane priamo z plavidla.

Mapové a grafické výstupy z výskumu

Vizualizácia ukladania sedimentov

Vizualizácia ukladania sedimentov

Mapa povodia

Mapa povodia

3D model vodnej nádrže

3D model vodnej nádrže

Priečne rezy nádržou - schéma

Priečne rezy nádržou - schéma

3D model vodnej nádrže

3D model vodnej nádrže

3D model vodnej nádrže / porovnanie zmeny plochy

3D model vodnej nádrže / porovnanie zmeny plochy

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

3D model vodnej nádrže - ČB prevedenie

3D model vodnej nádrže - ČB prevedenie

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Sklony reliéfu

Sklony reliéfu

Rozloženie meračských bodov

Rozloženie meračských bodov

Orientácie reliéfu

Orientácie reliéfu

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Ekologická stratifikácia

Krajinná štruktúra

Krajinná štruktúra

Sklony reliéfu

Sklony reliéfu

Zmeny ekosystémov

Zmeny ekosystémov

Ekologická stratifikácia

Ekologická stratifikácia

Orientácie reliéfu

Orientácie reliéfu

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

3D model vodnej nádrže

3D model vodnej nádrže

Zmeny ekosystémov

Zmeny ekosystémov

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

3D model vodnej nádrže

3D model vodnej nádrže

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia (porovnanie) - ČB prevedenie

Krajinná štruktúra povodia (porovnanie) - ČB prevedenie

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Fotogaléria: Evička a povodie

HYDROCONSULT (1991): Banskoštiavnická oblasť – štúdia, Bratislava.

Kompletné podklady na stiahnutie vo formáte zip [20 MB]

Kompletné podklady na stiahnutie

Bakomi

Mikropovodie tajchu Bakomi je súčasťou mikropovodia tajchu Evička a jeho celá plocha spadá pod mikropovodie tajchu Evička. Mikropovodie tajchu Bakomi má celkovú rozlohu 0,394 km2, celková dĺžka rozvodnice je 2624 m. Prvé zmienky o tajchu Bakomi pochádzajú z roku 1738 (Hydroconsult, 1991).

Povodie tajchu Bakomi

Povodie tajchu Bakomi - vizualizácia

Povodie tajchu Bakomi - vizualizácia

Orientácia Celková plocha [km2] Celkový podiel [%]
Sever 0,031 8,09
Severozápad 0,056 14,44
Západ 0,079 20,10
Juhozápad 0,086 21,49
Juh 0,090 23,02
Juhovýchod 0,037 9,48
Východ 0,015 3,38
Severovýchod 0 0
Spolu 0,394 100

Povodie tajchu Bakomi - orientácie svahov

Sklon Celková plocha [km2] Celkový podiel [%]
0° - 1° 0,004 1,17
1° - 3° 0,067 17,24
3° - 7° 0,283 68,86
7° - 12° 0,011 2,86
12° - 17° 0,013 3,52
17° - 25° 0,015 3,88
25° - viac° 0,001 2,47
Spolu 0,394 100

Povodie tajchu Bakomi - sklony svahov

Kategória krajinnej štruktúry Celková plocha [km2] Celkový podiel [%]
Lúky, lúčne porasty 0,146 37,14
Lesný porast - listnatý 0,098 24,88
Nelesná drevinová vegetácia 0,017 4,42
Lesný porast - ihličnatý 0,071 18,26
Zastavané územie 0,035 8,38
Vodná plocha 0,027 6,92
Orná pôda 0,057 2,89
Spolu 0,394 100

Povodie tajchu Bakomi - kategórie druhotnej krajinnej štruktúry

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Bakomi rybník – Štiavnické Bane" z roku 1971 v mierke 1:500 (Kružlic & Osvald, 1971).

Súčasné batymetrické údaje

Terénny výskum na vodnej nádrži Bakomi prebehol 19.10.2011. Bola zvolená metodika merania hĺbky akustickým zariadením, bol použitý dvojlúčový sonar. Meranie bolo vykonávane priamo z plavidla.

Výsledky

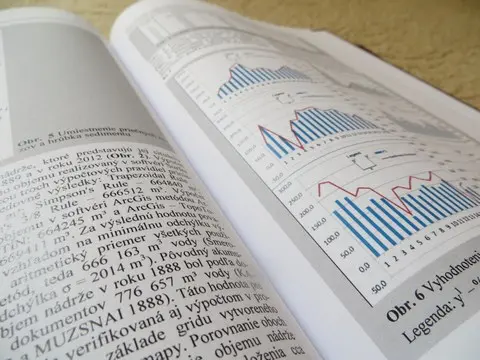

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Weis, K., 2013: Zmeny objemu v priestore vodnej nádrže (tajchu) Bakomi. Acta Hydrologica Slovaca, Ročník 14, č. 1, 2013, pp. 272 – 280, ISSN 1335-6291

Mapové a grafické výstupy z výskumu

Prehľadová mapa

Prehľadová mapa

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Rozloženie meračských bodov

Rozloženie meračských bodov

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Povodie vodnej nádrže

Povodie vodnej nádrže

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Rozloženie meračských bodov

Rozloženie meračských bodov

Zmeny ekosystémov

Zmeny ekosystémov

Sklon reliéfu

Sklon reliéfu

Orientácie reliéfu

Orientácie reliéfu

Ekologická stratifikácia - ČB prevedenie

Ekologická stratifikácia - ČB prevedenie

Mapa vyčlenenia hranice povodia

Mapa vyčlenenia hranice povodia

3D model vodnej nádrže

3D model vodnej nádrže

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Sklony reliéfu

Sklony reliéfu

Batygrafická mapa - ČB prevedenie

Batygrafická mapa - ČB prevedenie

Krajinná štruktúra

Krajinná štruktúra

3D model nádrže - ČB prevedenie

3D model nádrže - ČB prevedenie

Orientácie reliéfu

Orientácie reliéfu

Mapa záujmovej lokality - ČB prevedenie

Mapa záujmovej lokality - ČB prevedenie

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

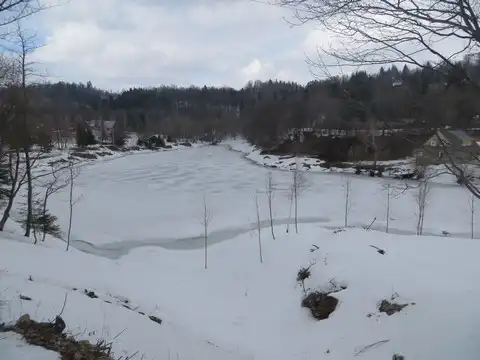

Fotogaléria: Bakomi a povodie

HYDROCONSULT (1991): Banskoštiavnická oblasť – štúdia, Bratislava.

Kružlic, Osvald, 1971: Bakomi rybník – Štiavnické Bane, mapa v mierke 1:500.

Kompletné podklady na stiahnutie vo formáte zip [22 MB]

Kompletné podklady na stiahnutie

Brennerštôlňansky tajch

Záujmové územie, ktoré je totožné s hranicou mikropovodia tajchu Brenner má rozlohu 0,990 km2. Celková dĺžka rozvodnice predstavuje hodnotu 4,151 km. Samotná nádrž vznikla pred rokom 1584 (Hydroconsult, 1991). V súčasnej dobe je plocha tajchu naplnená vodou len minimálne, najmä po topení jarných snehov. Dno je porastené prevažne vŕbami krovitého až stromovitého vzrastu. Takýto havarijný stav trvá už viac ako 30 rokov.

Povodie Brennerštôlňanskeho tajchu

Orientácia Celková plocha [km2] Celkový podiel [%]
Sever 0,060 6,08
Severozápad 0,083 8,40
Západ 0,125 12,70
Juhozápad 0,191 19,36
Juh 0,177 17,92
Juhovýchod 0,137 13,87
Východ 0,139 14,07
Severovýchod 0,075 7,60
Spolu 0,990 100

Povodie Povodie Brennerštôlňanskeho tajchu - orientácie svahov

Sklon Celková plocha [km2] Celkový podiel [%]
0° - 1° 0,069 7,02
1° - 3° 0,160 16,24
3° - 7° 0,211 21,36
7° - 12° 0,087 8,86
12° - 17° 0,100 10,12
17° - 25° 0,117 11,18
25° - viac° 0,246 25,22
Spolu 0,990 100

Povodie Brennerštôlňanskeho tajchu - sklony svahov

Kategória krajinnej štruktúry Celková plocha [km2] Celkový podiel [%]
Lúky, lúčne porasty 0,342 34,54
Lesný porast - zmiešaný 0,574 57,97
Nelesná drevinová vegetácia 0,044 4,44
Trvalé trávnaté plochy 0,012 1,21
Zastavané územie 0,003 0,33
Vodná plocha 0,015 1,51
Spolu 0,990 100

Povodie Brennerštôlňanskeho tajchu - kategórie druhotnej krajinnej štruktúry

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Brenner tó köbözése" v mierke 1 : 250 z roku 1897 (Tirscher, 1897)

Súčasné batymetrické údaje

Terénny výskum na Brennerštôlňanskej vodnej nádrži prebehol 16.5.2012. Keďže táto nádrž je v súčasnej dobe vypustená, nachádza sa v havarijnom stave a jej priestor je pokrytý vrstvou sedimentov, bahna a vegetáciou, pre získanie údajov dokumentujúcich súčasný stav bola zvolená nivelácia teodolitom značky Geomaster – DSA 200. V teréne bol vynesený uzavretý polygónový ťah.

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Weis, K., 2012: Zmeny retenčného objemu v priestore Brennerštôlňanskej vodnej nádrže. ACTA UNIVERSITATIS MATTHIAE BELII, Ročník ACTA/2012/XIV./2, Séria environmentálne manažérstvo / ISSN 1338-449X, ISSN 1338-4430

Mapové a grafické výstupy z výskumu

Rozloženie meračských bodov

Rozloženie meračských bodov

Mapa povodia

Mapa povodia

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Batygrafická mapa

Batygrafická mapa

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Geologická mapa

Geologická mapa

Sklony reliéfu

Sklony reliéfu

Orientácie reliéfu

Orientácie reliéfu

Batygrafická mapa

Batygrafická mapa

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Krajinná štruktúra povodia

3D model vodnej nádrže

3D model vodnej nádrže

Sklony reliéfu

Sklony reliéfu

Orientácie reliéfu

Orientácie reliéfu

Prehľadová mapa

Prehľadová mapa

Poloha územia

Poloha územia

HYDROCONSULT (1991): Banskoštiavnická oblasť – štúdia, Bratislava.

TIRSCHER, J. 1897: Brenner tó köbözése. Mapa v mierke 1 : 250.

Kompletné podklady na stiahnutie vo formáte zip [43 MB]

Kompletné podklady na stiahnutie

Veľký Kolpašský tajch

Územie zaberá plochu celkom 1,971 km2, je ohraničené rozvodnicou s celkovou dĺžkou 5 808 m. Samotný tajch bol vybudovaný okolo roku 1730. Zachytáva povrchové vody spod úbočia Skalky a z priľahlého územia (Hydroconsult, 1991).

Povodie Veľkého Kolpašského tajchu

Povodie Veľkého Kolpašského tajchu - vizualizácia

Povodie Veľkého Kolpašského tajchu - vizualizácia

Orientácia Celková plocha [km2] Celkový podiel [%]
Sever 0,151 7,7
Severozápad 0,281 14,3
Západ 0,236 12
Juhozápad 0,275 14
Juh 0,256 13
Juhovýchod 0,275 14
Východ 0,307 15,6
Severovýchod 0,190 9,4
Spolu 1,971 100

Povodie Veľkého Kolpašského tajchu - orientácie svahov

Sklon Celková plocha [km2] Celkový podiel [%]
0° - 1° 0,198 10,07
1° - 3° 0,261 13,27
3° - 7° 0,153 7,80
7° - 12° 0,135 6,86
12° - 17° 0,307 15,60
17° - 25° 0,340 17,28
25° - viac° 0,577 29,12
Spolu 1,971 100

Povodie Veľkého Kolpašského tajchu - sklony svahov

Kategória krajinnej štruktúry Celková plocha [km2] Celkový podiel [%]
Lúky, lúčne porasty 0,301 15,27
Lesný porast - listnatý 1,331 67,60
Nelesná drevinová vegetácia 0,148 7,50
Trvalé trávnaté plochy 0,026 1,31
Zastavané územie 0,020 1,02
Vodná plocha 0,087 4,41
Orná pôda 0,057 2,89
Spolu 1,971 100

Povodie Veľkého Kolpašského tajchu - kategórie druhotnej krajinnej štruktúry

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Kolpašské jazero – Banský Studenec" z roku 1889 v mierke 1:10 000.

Súčasné batymetrické údaje

Terénny výskum na Veľkej Kolpašskej vodnej nádrži prebehol 23.5.2012 a 24.5.2012. Bola zvolená metodika merania hĺbky akustickým zariadením, bol použitý dvojlúčový sonar. Meranie bolo vykonávane priamo z plavidla.

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Weis, K., Lehotský, M., 2014: Zmena zásobného objemu Veľkej Kolpašskej VN ako výsledok erózno-sedimentačných procesov a návrhy na úpravu manažmentu hospodárskych činností v povodí. Geographia Cassoviensis - rok 2014 ročník VIII. číslo 1.

Kubinský, D., Lehotský, M., Weis, K., 2014: CHANGES IN BATHYMETRY AND LAND COVER OF RIPARIAN ZONE OF AN OLD ARTIFICIAL WATER RESERVOIR VEĽKÝ KOLPAŠSKÝ. Carpathian Journal of Earth and Environmental Sciences, Ročník 9, č. 1, 2014, pp. 171 - 178, ISSN 1842 - 4090

Kubinský, D., 2013: Využitie gis pri analýze zmien vodných nádrží - ukážková štúdia na Veľkej Kolpašskej vodnej nádrži. FÓRUM MLADÝCH GEOINFORMATIKOV 2013 - Recenzovaný zborník, ISBN: 978-80-228-2518-4

Kubinský, D., 2013: Analýza zmien reliéfu dna VEĽKEJ KOLPAŠSKEJ VODNEJ NÁDRŽE - posterová prezentácia. Konference GISáček 9 - 10. máj 2013, nová aula VŠB - TUO, Institut geoinformatiky - Hornicko-geologická fakulta

Mapové a grafické výstupy z výskumu

Manažmentové opatrenia pre zmiernenie erózie v povodí

Manažmentové opatrenia pre zmiernenie erózie v povodí

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny (porovnanie) - ČB prevedenie

Štruktúra ripariálnej zóny (porovnanie) - ČB prevedenie

Geologická mapa

Geologická mapa

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Mapa povodia

Mapa povodia

Rozloženie meračských bodov

Rozloženie meračských bodov

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Batygrafická mapa a schéma rezov - ČB prevedenie

Batygrafická mapa a schéma rezov - ČB prevedenie

3D model vodnej nádrže a okolia

3D model vodnej nádrže a okolia

Sklony reliéfu

Sklony reliéfu

Batygrafická mapa

Batygrafická mapa

Orientácie reliéfu

Orientácie reliéfu

Krajinná štruktúra povodia

Krajinná štruktúra povodia

Batygrafická mapa

Batygrafická mapa

Sklony reliéfu

Sklony reliéfu

Priečne rezy nádržou - schéma

Priečne rezy nádržou - schéma

3D model vodnej nádrže

3D model vodnej nádrže

Fotogaléria: Veľký Kolpašský tajch a povodie

HYDROCONSULT (1991): Banskoštiavnická oblasť – štúdia, Bratislava.

Kompletné podklady na stiahnutie vo formáte zip [112 MB]

Kompletné podklady na stiahnutie

Veľký Richňavský tajch

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Mapa výpočtu kubatúry Malého a Veľkého richňavského jazera v Štiavnických Baniach - pôdorys" v mierke 1 : 1000 (Kamenár & Muzsnai, 1888).

Súčasné batymetrické údaje

Terénny výskum na Veľkej Richňavskej vodnej nádrži prebehol 10.7.2013. Meranie bolo realizované pomocou bezkontaktného systému meracou zostavou pozostávajúcou z GPS prijímača Leica 1200+ prepojeného so sonarom Garmin GPSmap 421s (200kHz sonda s meracím lúčom 14°/45°). Meracia zostava bola fixovaná na raftovom člne poháňanom elektromotorom. Použitý GPS prijímač umožňuje zber údajov pomocou RTK merania (Real time kinematic), ktorá umožňuje merania s centimetrovou presnosťou. Výrobca udáva presnosť prijímača pri meraní RTK 10mm + 1ppm v polohe (horizontálna presnosť) a 20mm + 1ppm vo výške (vertikálna presnosť). (Leica Geosystems, 2005). Presnosť merania sonaru je rádovo cca 20mm (Fuska, 2011). Prepojenie GPS prijímača a sonaru je pomocou rozhrania NMEA (National Marine Electronics Association – Národná asociácia námornej elektroniky), ktoré kategorizuje ASCII dátový tok vo formáte vety delenej bodkou na základe informácie zahrnutej v jednotlivého informačného kódu (Thota, 2006). Zber súradníc bodov prebiehal forme automatického záznamu s krokom 2m, pričom plavba na každej nádrži bola vykonávaná v dvoch sériách profilov. Každá séria bola tvorená profilmi vo vzdialenosti cca 20m medzi jednotlivými profilmi. Série boli navzájom medzi sebou posunuté o 10m. Tieto profily boli pripravené ako vytyčovacie línie pred samotnými meraniami a exportované do GPS prijímača, kde sa následne využili pre navigáciu plavby. Meraním bolo získaných celkovo 4747 bodov (2916 bodov + 1831 bodov) s presnosťou merania GPS výšky 4mm – 6228mm na Veľkej Richňave a 913 bodov (369 bodov + 544 bodov) s presnosťou merania GPS výšky 10mm – 1479mm na Malej Richňave. Vysoká nepresnosť merania GPS výšky vznikla v okrajových častiach, kde bol príjem GPS signálu blokovaný výskytom vysokej brehovej vegetácie. Séria topografických bodov bola zameraná na brehoch Veľkej Richňavskej nádrže pre spresnenie a neskoršie spracovanie v GIS prostredí.

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Fuska, J., Weis, K., Lehotský, M., 2013: Zmeny akumulačného objemu vodných nádrží Veľká Richňavská a Malá Richňavská. Acta Hydrologica Slovaca, Ročník 14, č. 5, 2013, pp. 402 - 413, ISSN 1335-6291

Kubinský, D., Fuska, J., Weis, K., Lehotský, M., Pokrývková, J., 2014: ZMENY RELIÉFU DNA A AKUMULAČNÉHO OBJEMU UMELEJ VODNEJ NÁDRŽE A INTENZITA JEJ ZANÁŠANIA ZA OSTATNÝCH 125 ROKOV – PRÍKLAD VEĽKEJ RICHŇAVSKEJ. GEOMORPHOLOGIA SLOVACA ET BOHEMICA., Ročník 2, č. 3/2013, pp. 31 – 40, ISSN 1337-6799

Mapové a grafické výstupy z výskumu

Batygrafická mapa - porovnanie

Batygrafická mapa - porovnanie

Poloha územia

Poloha územia

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže

Mapa meracích bodov

Mapa meracích bodov

Krajinná štruktúra povodia - ČB prevedenie

Krajinná štruktúra povodia - ČB prevedenie

Priečne rezy vodnou nádržou

Priečne rezy vodnou nádržou

3D model - porovnanie dna nárže

3D model - porovnanie dna nárže

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Mapa meracích bodov

Mapa meracích bodov

Krajinná štruktúra - čiernobiele prevedenie

Krajinná štruktúra - čiernobiele prevedenie

Batygrafická mapa / porovnanie

Batygrafická mapa / porovnanie

Krajinná štruktúra

Krajinná štruktúra

Batygrafická mapa

Batygrafická mapa

3D model vodnej nádrže

3D model vodnej nádrže

3D model vodnej nádrže

3D model vodnej nádrže

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

3D modely

3D modely

Priečny prierez

Priečny prierez

Zmena vodnej plochy

Zmena vodnej plochy

Zmena vodnej plochy

Zmena vodnej plochy

Priečny prierez

Priečny prierez

Vodné nádrže

Vodné nádrže

Fotogaléria: Veľký Richňavský tajch a povodie

Fuska, J., 2011: Využitie digitálneho modelu reliéfu dna malej vodnej nádrže pre kvantifikáciu dnových sedimentov. Dizertačná práca. Slovenská Poľnohospodárska Univerzita v Nitre. 2011. 108 s.

Kamenár & Muzsnai, 1888: Mapa výpočtu kubatúry Malého a Veľkého richňavského jazera v Štiavnických Baniach – pôdorys. Mapa HKG 15787, 97x50cm, kolorovaná v mierke 1 : 1000.

Leica Geosystems, 2005: Leica GPS1200 Series. Technical Data. dostupné online na (TechnicalData_en.pdf)

Thota, Chandu, 2006: Programming MapPoint in .NET. Sebastopol: O`Reily Media. 2006. 376s. ISBN 978-0-596-00906-9.

Kompletné podklady na stiahnutie vo formáte zip [84 MB]

Kompletné podklady na stiahnutie

Malý Richňavský tajch

Historické batymetrické údaje

Zdrojom dát o pôvodnom, historickom reliéfe dna nádrže bola historická mapa pre výpočet kubatúr s názvom "Mapa výpočtu kubatúry Malého a Veľkého richňavského jazera v Štiavnických Baniach - pôdorys" v mierke 1 : 1000 (Kamenár & Muzsnai, 1888)

Súčasné batymetrické údaje

Terénny výskum na Malej Richňavskej vodnej nádrži prebehol 14.8.2013. Meranie bolo realizované pomocou bezkontaktného systému meracou zostavou pozostávajúcou z GPS prijímača Leica 1200+ prepojeného so sonarom Garmin GPSmap 421s (200kHz sonda s meracím lúčom 14°/45°). Meracia zostava bola fixovaná na raftovom člne poháňanom elektromotorom. Použitý GPS prijímač umožňuje zber údajov pomocou RTK merania (Real time kinematic), ktorá umožňuje merania s centimetrovou presnosťou. Výrobca udáva presnosť prijímača pri meraní RTK 10mm + 1ppm v polohe (horizontálna presnosť) a 20mm + 1ppm vo výške (vertikálna presnosť). (Leica Geosystems, 2005). Presnosť merania sonaru je rádovo cca 20mm (Fuska, 2011). Prepojenie GPS prijímača a sonaru je pomocou rozhrania NMEA (National Marine Electronics Association – Národná asociácia námornej elektroniky), ktoré kategorizuje ASCII dátový tok vo formáte vety delenej bodkou na základe informácie zahrnutej v jednotlivého informačného kódu (Thota, 2006). Zber súradníc bodov prebiehal forme automatického záznamu s krokom 2m, pričom plavba na každej nádrži bola vykonávaná v dvoch sériách profilov. Každá séria bola tvorená profilmi vo vzdialenosti cca 20m medzi jednotlivými profilmi. Série boli navzájom medzi sebou posunuté o 10m. Tieto profily boli pripravené ako vytyčovacie línie pred samotnými meraniami a exportované do GPS prijímača, kde sa následne využili pre navigáciu plavby. Meraním bolo získaných celkovo 4747 bodov (2916 bodov + 1831 bodov) s presnosťou merania GPS výšky 4mm – 6228mm na Veľkej Richňave a 913 bodov (369 bodov + 544 bodov) s presnosťou merania GPS výšky 10mm – 1479mm na Malej Richňave. Vysoká nepresnosť merania GPS výšky vznikla v okrajových častiach, kde bol príjem GPS signálu blokovaný výskytom vysokej brehovej vegetácie. Séria topografických bodov bola zameraná na brehoch Veľkej Richňavskej nádrže pre spresnenie a neskoršie spracovanie v GIS prostredí.

Výsledky

Výsledky výskumu boli zhrnuté v nasledujúcich publikovaných prácach.

Kubinský, D., Fuska, J., Weis, K., Lehotský, M., 2013: Zmeny akumulačného objemu vodných nádrží Veľká Richňavská a Malá Richňavská. Acta Hydrologica Slovaca, Ročník 14, č. 5, 2013, pp. 402 - 413, ISSN 1335-6291

Mapové a grafické výstupy z výskumu

Batygrafická mapa - porovnanie

Batygrafická mapa - porovnanie

Poloha územia

Poloha územia

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže - ČB prevedenie

Graf zmeny objemu nádrže

Graf zmeny objemu nádrže

Mapa meracích bodov

Mapa meracích bodov

Krajinná štruktúra povodia - ČB prevedenie

Krajinná štruktúra povodia - ČB prevedenie

Priečne rezy vodnou nádržou

Priečne rezy vodnou nádržou

3D model - porovnanie dna nárže

3D model - porovnanie dna nárže

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny - ČB prevedenie

Štruktúra ripariálnej zóny

Štruktúra ripariálnej zóny

Mapa meracích bodov

Mapa meracích bodov

Krajinná štruktúra - čiernobiele prevedenie

Krajinná štruktúra - čiernobiele prevedenie

Batygrafická mapa / porovnanie

Batygrafická mapa / porovnanie

Krajinná štruktúra

Krajinná štruktúra

Batygrafická mapa

Batygrafická mapa

3D model vodnej nádrže

3D model vodnej nádrže

3D model vodnej nádrže

3D model vodnej nádrže

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

Batygrafická mapa

3D modely

3D modely

Priečny prierez

Priečny prierez

Zmena vodnej plochy

Zmena vodnej plochy

Zmena vodnej plochy

Zmena vodnej plochy

Priečny prierez

Priečny prierez

Vodné nádrže

Vodné nádrže

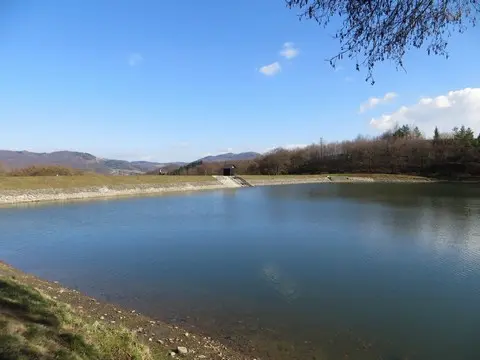

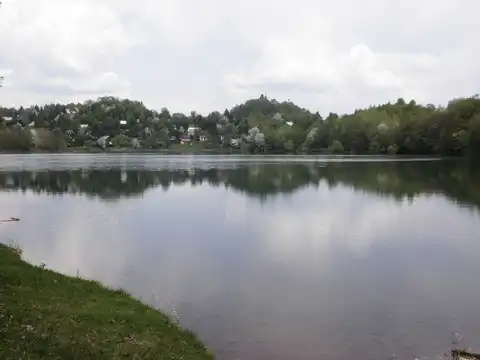

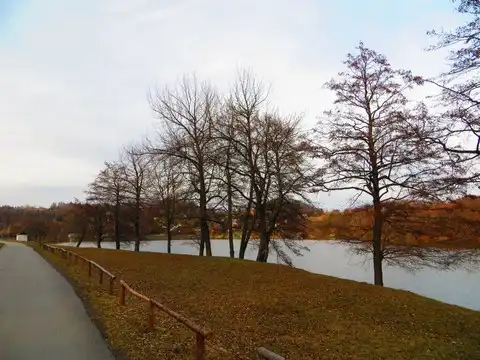

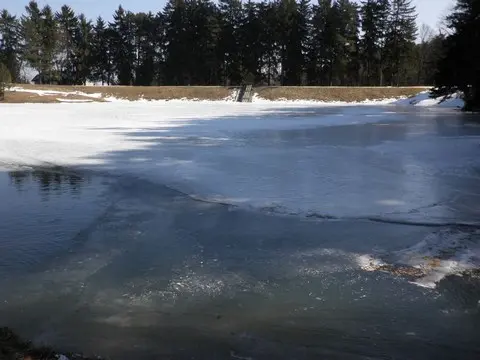

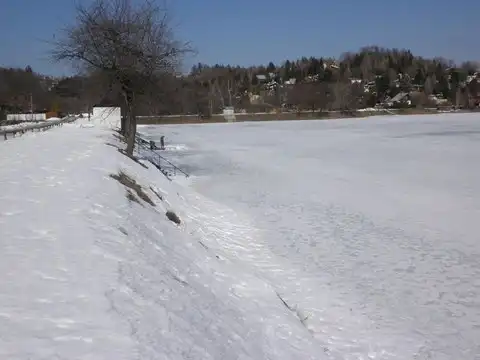

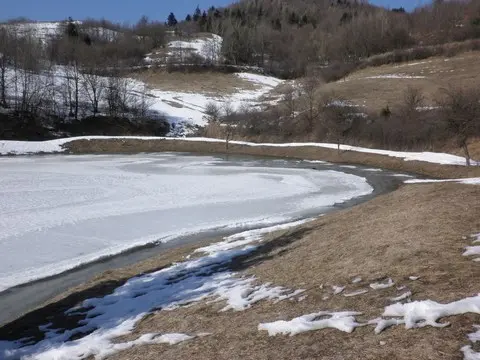

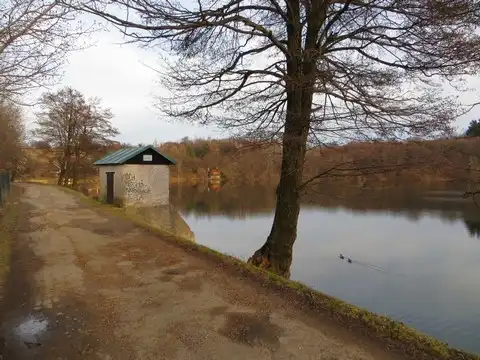

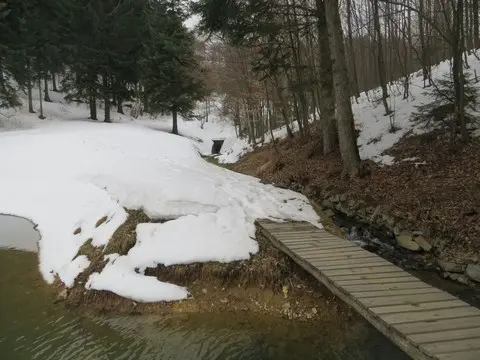

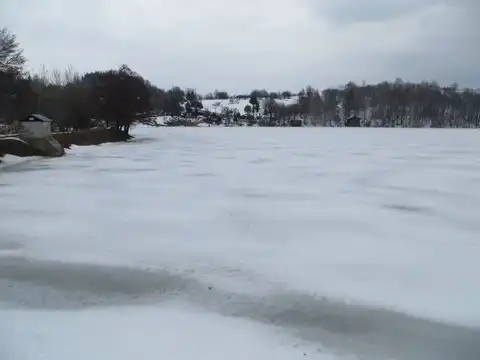

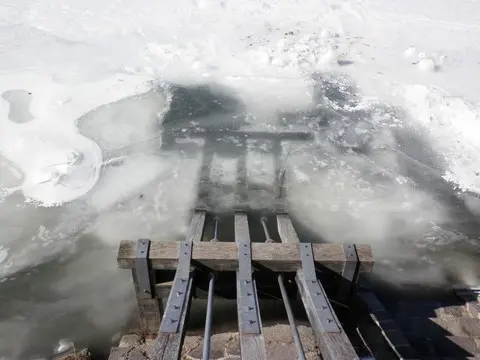

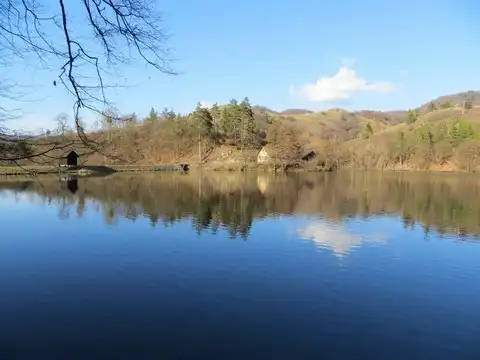

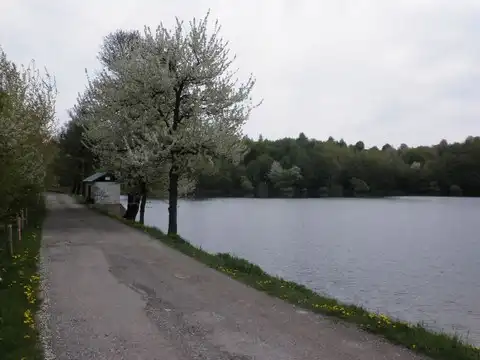

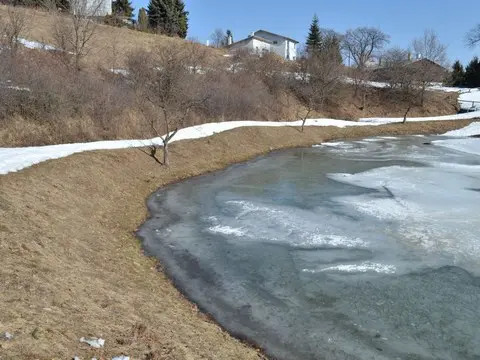

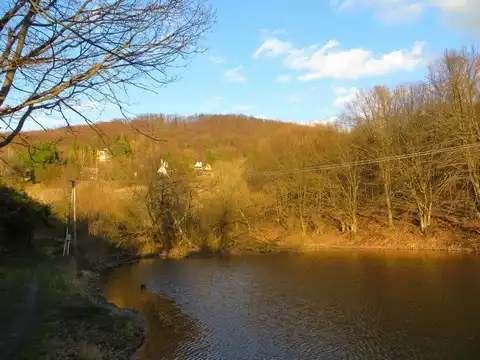

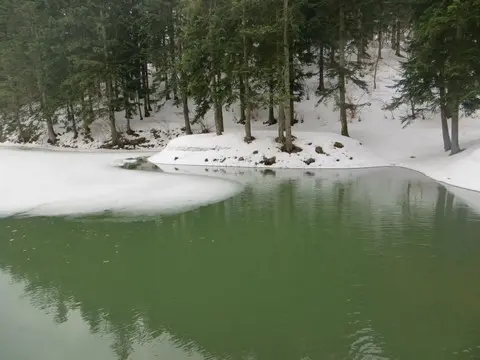

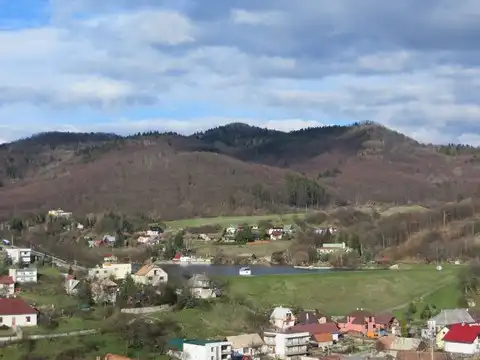

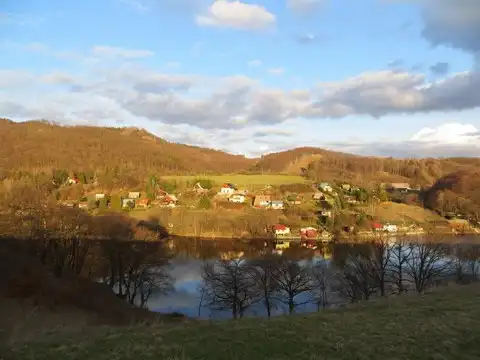

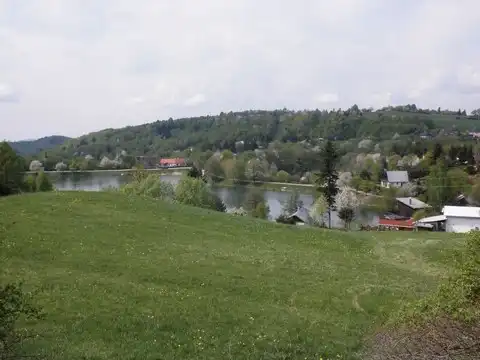

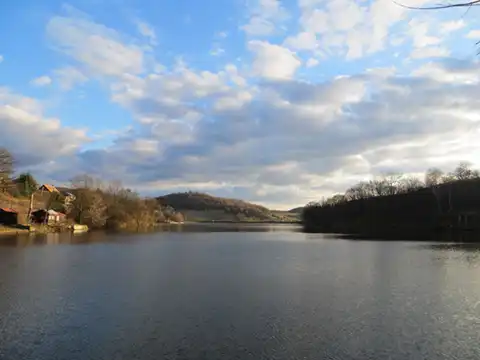

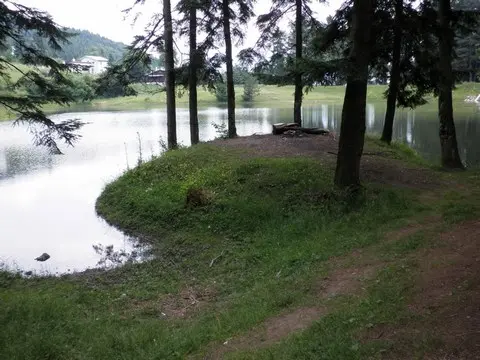

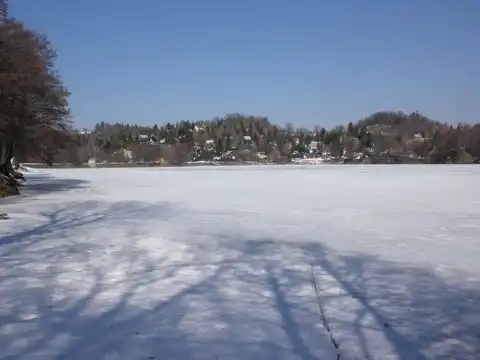

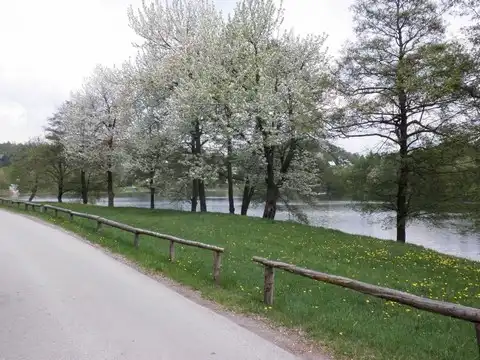

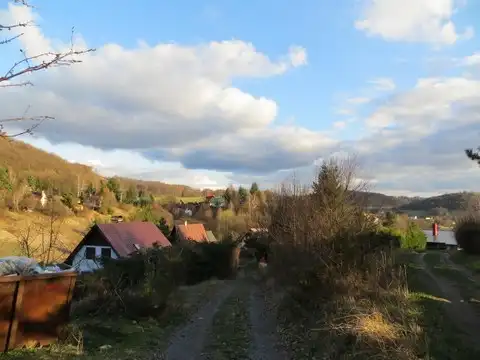

Fotogaléria: Malý Richňavský tajch a povodie

Fuska, J., 2011: Využitie digitálneho modelu reliéfu dna malej vodnej nádrže pre kvantifikáciu dnových sedimentov. Dizertačná práca. Slovenská Poľnohospodárska Univerzita v Nitre. 2011. 108 s.

Kamenár & Muzsnai, 1888: Mapa výpočtu kubatúry Malého a Veľkého richňavského jazera v Štiavnických Baniach – pôdorys. Mapa HKG 15787, 97x50cm, kolorovaná v mierke 1 : 1000.

Leica Geosystems, 2005: Leica GPS1200 Series. Technical Data. dostupné online na (TechnicalData_en.pdf)

Thota, Chandu, 2006: Programming MapPoint in .NET. Sebastopol: O`Reily Media. 2006. 376s. ISBN 978-0-596-00906-9.

Kompletné podklady na stiahnutie vo formáte zip [84 MB]

Kompletné podklady na stiahnutie
