Libelium je spoločnosť zo Španielska, ktorá vyvíja a vyrába autonómny, komplexný a modulárny systém pre monitoring najrôznejších veličín a ich zber, najmä bezdrôtovou technológiou.
Oficiálna stránka: http://www.libelium.com
V súčasnosti sa v ponuke nachádza viac, ako 80 senzorov (monitoring ovzdušia, vodného prostredia, mestského prostredia, poľnohospodárskych veličín) a ďalšie. V princípe sa systém Libelium delí na dve základné skupiny:
1) Waspmote pre vývojárov
2) Plug & Sense! pre rýchle a jednoduché nasadenie do praxe
V článku sa ďalej budem venovať skupine Plug & Sense!. Táto skupina sa vyznačuje predovšetkým jednoduchým a rýchlym nasadením, minimálnymi nákladmi na údržbu, širokou paletou komunikačných možnosti a kompatibilitou s akýmkoľvek Cloud riešením. Podľa toho, aký druh senzorov potrebujeme a na akú oblasť výskumu sa zameriavame existujú viaceré Plug & Sense! modely.
Smart Environment, Smart Environment Pro
Modul zameraný na monitoring životného prostredia, meranie obsahu plynov v ovzduší.
CO, CO2, O2, CH4, H2, NH3, H2S, NO2, O3, VOC a ďalšie.
Smart Water, Smart Water Ions
Modul zameraný na monitoring parametrov vodného prostredia, charakteristiky vody, obsah rozpustených iónov...
pH, oxydačno-redukčný potenciál: ORP, rozpustený kyslík, Na+, Ca2+, F-, Cl-, Br-, I-, Cu2+, K+, Mg2+, NO3-, teplota, konduktivita, zakalenosť a ďalšie.
Smart Cities
Modul zameraný na monitoring mestského prostredia
Hluk, teplota, vlhkosť, svetelnosť, koncentrácia prachu, detekcia trhlín na budovách a mostoch, ultrazvukový monitoring využiteľný napríklad pre detekciu plných kontajnerov nájde uplatnenie v odpadovom hospodárstve a ďalšie.
Smart Parking
Detekcia voľných parkovacích plôch na základe magnetických senzorov.
Smart Agriculture
Monitoring zameraný na poľnohospodárstvo.
Teplota a vlhkosť pôdy, slnečné žiarenie, UV žiarenie, atmosférický tlak, anemometer, veterná smerovka, zrážkomer, monitoring prírastkov plodov, stoniek a rastu poľnohospodárskych rastlín a ďalšie.
Smart Security
Modul pre bezpečnosť a hlásenie porúch.
Prítomnosť pohybu, vody, detekcia hladiny, prúdenia, teplota, žiarivosť, detekcia otvorených dverí a okien a ďalšie.
Radiation Control
Monitoring rádioaktívneho žiarenia na základe Geiger–Müllerovej trubice.
Každé zariadenie Libelium Plug & Sense! umožňuje pripojenie až 6 senzorov (sloty A - F) a môže mať permanentný zdroj energie prostredníctvom internej batérie so solárnym panelom. Namerané dáta je možné posielať pomocou viacerých komunikačných foriem a protokolov (Bluetooth, Wifi, ZigBee, GPRS, 3G, LAN). Takýmto spôsobom je možné zostaviť si vlastnú monitorovaciu stanicu, kde o zber údajov sa starajú viaceré moduly s rôznymi senzormi a údaje sa zberajú do jednej databázy .
Libelium ponúka aj komunikačné zariadenie Meshlium. To umožňuje prepojenie viacerých jednotiek so senzormi do jedného cloud riešenia a zabezpečuje ďalšiu komunikáciu s inými aplikáciami. Meshlium má internú SQL databázu pre zber údajov z jednotiek, dokáže túto databázu synchronizovať s externou SQL databázou a posielať údaje prostredníctvom viacerých komunikačných protokolov do iných systémov.
Schéma možného využitia systému: Dve jednotky Plug & Sense! so 7 senzormi zbierajú údaje o vodnom a terestrickom prostredí. Tie sa ukladajú do zariadenia Meshlium prostredníctvom WiFi bezdrôtovej komunikácie. Meshlium tvorí v tomto prípade cloud riešenie. Údaje sú posielané do externej databázy, je možné k nim pristúpiť pomocou web aplikácie cez bežný prehliadač, alebo mobilnú aplikáciu v smartfónoch.
Ako v praxi funguje zostavenie takéhoto systému?
Podobnú otázku som dostal už viackrát a v skratke na ňu odpoviem.
1) Jednotlivé senzory sa pripoja k modulu Plug & Sense! do vopred určených slotov podľa technickej dokumentácie každej jednotky. K jednotke sa pripojí anténa a napájanie, napr. solárny panel.
2) Každú jednotku je potrebné naprogramovať a vložiť do nej kód. Ten zabezpečuje čítanie údajov zo senzorov, určuje interval merania a kde a ako sa tieto údaje posielajú (napríklad do zariadenia Meshlium).
Ukážka kódu vkladaného do jednotiek
3) Meshlium je potrebné nakonfigurovať tak, aby dokázalo korektne komunikovať s jednotkami a zberať údaje do databázy, prípadne aby komunikovalo s ďalšími zariadeniami a aby namerané údaje boli odosielané tam, kde potrebujeme.
Potrebujete naprogramovať jednotky Plug & Sense! a nakonfigurovať jednotlivé senzory a zabezpečiť tak zber údajov?
Máte záujem o zostavenie uceleného monitorovacieho systému na báze Plug & Sense! vrátane návrhu a inštalácie zariadení v teréne (na pevno, alebo mobilný zber)?
Chcete zostaviť komplexný monitoring od zberu údajov, po ich ukladanie a zostavenie cloud riešenia pre jednoduchý prístup k databanke napr. prostredníctvom webového prehliadača?
V prípade záujmu ma môžete kontaktovať na jednom z uvedených kontaktov.

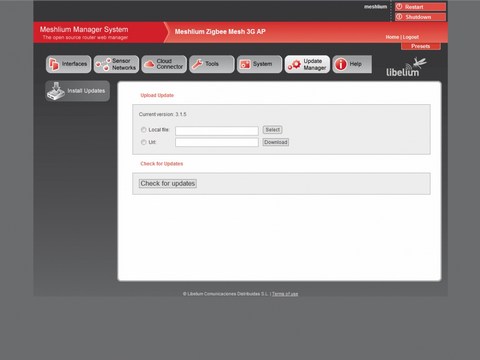

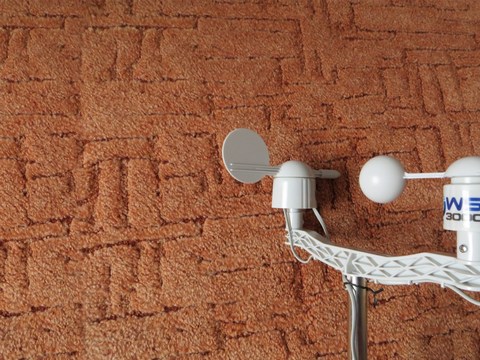

Fotogaléria: Jednotky + senzory Libelium, Print screeny z admin rozhrania Meshlia
